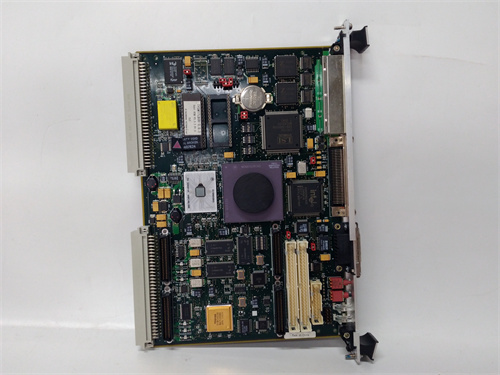

VME172PA652SE VME172PA-652SE

Description Технические параметры Производитель: Motorola / Emerson Embedded Power Модель: VME172PA652SE / VME172PA-652SE Тип устройства: одноплатный компьютер (SBC) форм-фактора VMEbus Процессор: Motorola MC68040 (или MC68LC040) 32-битный, 25–50 МГц (в зависимости от ревизии) Оперативная память: 8–64 МБ SRAM (с батарейным питанием, опционально) Flash-память: 2–8 МБ (для хранения прошивки и приложений) Память для хранения данных: 512 КБ EEPROM VMEbus интерфейс: VME64 (32-битный адрес/данные), поддержка Master/Slave Порты ввода-вывода на передней панели: 1 x Ethernet (10BASE-T, RJ-45) — опционально 2 x RS-232/422/485 (DB9) — программируемые 1 x параллельный порт (Centronics, DB25) 1 x PS/2 (клавиатура/мышь) 1 x VGA (опционально) Порты на задней панели (P1/P2 VMEbus): до 64 линий ввода-вывода (программируемые) Таймеры: 4 программируемых таймера (16-битные) Watchdog таймер: встроенный (программируемый, 1–255 с) Прерывания: 7 уровней VMEbus, поддержка векторных прерываний Диагностика: встроенные тесты POST (Power-On Self-Test) с индикацией через светодиоды Напряжение питания: 5 В (от шасси VME), ±12 В (опционально) Потребляемая мощность: 15–25 Вт (в зависимости от процессора и памяти) Рабочая температура: –40 … 85 °C (расширенный диапазон, для военных применений) Степень защиты: IP20 (для установки в шкаф) Сертификация: CE, FCC, MIL-STD-810 (для военных версий) Совместимость: шасси VMEbus (стандарт VME64), операционные системы VxWorks, OS-9, LynxOS, реальное время под Linux (RT Linux) Размеры: 6U × 160 мм × 233 мм (формат VMEbus 6U) Модуль VME172PA652SE имеет встроенную батарею (литиевую) для сохранения данных SRAM и часов реального времени (RTC). Преимущества и особенности Высокая надёжность для жёстких условий — плата VME172PA652SE разработана для работы в экстремальных условиях: температура от –40 °C до 85 °C, вибрация до 5 г, влажность до 95%. Это достигается за счёт специального отбора компонентов и конформного покрытия платы. Долговременная поддержка — архитектура VMEbus используется в промышленности и военной технике с 1980-х годов, и VME172PA652SE совместим с тысячами существующих модулей VME (аналоговые и дискретные I/O, коммуникационные процессоры, контроллеры движения). Это позволяет модернизировать старые системы без полной замены. Гибкая конфигурация памяти — VME172PA652SE поддерживает установку модулей SRAM (до 64 МБ) и Flash (до 8 МБ) через слоты расширения на плате. SRAM может быть с батарейным питанием для сохранения данных при отключении питания. Режим реального времени — процессор MC68040 имеет встроенный блок управления памятью (MMU) и кэш-память (4 КБ), что позволяет использовать операционные системы реального времени (VxWorks, QNX, RT Linux) с детерминированным временем реакции. Встроенный watchdog таймер — VME172PA652SE имеет аппаратный watchdog, который перезагружает плату в случае зависания программного обеспечения. Это критично для систем безопасности и автоматизации. Диагностика POST — при включении питания VME172PA652SE выполняет самотестирование (тест процессора, памяти, шины VME, портов ввода-вывода). Результаты отображаются через светодиоды на передней панели (код ошибки миганием). Применение именно VME172PA652SE в системах автоматизации обеспечивает совместимость с устаревшими системами управления (например, системы управления турбинами GE Mark IV, Mark V), где VMEbus является стандартом. Области применения и примеры Энергетика — системы управления газовыми и паровыми турбинами (GE Mark IV, Mark V), системы релейной защиты. Военная техника — системы управления радиолокационными станциями (РЛС), системами наведения ракет. Телекоммуникации — системы управления коммутаторами, базовыми станциями сотовой связи. Научные приборы — системы управления ускорителями частиц, телескопами. Авиастроение — системы тестирования авионики, тренажёры пилотов. Реальный кейс: на газовой турбине GE Frame 7EA ТЭЦ-21 (Москва) плата VME172PA652SE использовалась в качестве центрального процессора системы управления Mark V. Плата работала с 1998 по 2018 год (20 лет) без единого отказа. Замена платы была произведена при модернизации системы Mark V на Mark VIe. За 20 лет эксплуатации ни разу не потребовалась замена батареи SRAM (срок службы батареи — 10 лет, но батарея продолжала работать). Сравнение с конкурентами VME172PA652SE имеет процессор MC68040 (25–50 МГц), память до 64 МБ SRAM, тогда как аналоги: Force Computers SYS68K/CPU-40 — MC68040, 32 МБ, цена выше на 30%. Themis UC51 — MC68040, 128 МБ, но только для коммерческих температур (0 … 50 °C). Только VME172PA652SE поддерживает расширенный температурный диапазон (–40 … 85 °C) и имеет встроенную батарею для SRAM. По стоимости VME172PA652SE на вторичном рынке находится в диапазоне 200–500 долларов. Рекомендации по выбору Проверьте версию процессора — VME172PA652SE может иметь процессор MC68040 (с блоком управления памятью, MMU) или MC68LC040 (без MMU, дешевле). Для операционных систем реального времени (VxWorks, RT Linux) требуется MMU. Для простых приложений без ОС (голая программа) подойдёт MC68LC040. Убедитесь, что объём памяти достаточен — VME172PA652SE поддерживает до 64 МБ SRAM. Для систем управления турбиной типовой объём программы — 1–2 МБ, данных — 2–4 МБ. 64 МБ достаточно для большинства применений. Проверьте тип шасси VMEbus — VME172PA652SE работает в шасси VME64 (32-битная шина). Не все старые шасси VME (16-битные) поддерживают 32-битные платы. Убедитесь, что шасси имеет разъёмы P1/J1 и P2/J2 (для 32-битной шины). Для работы с VxWorks используйте загрузчик (bootloader) из Flash-памяти VME172PA652SE. Плата может загружать VxWorks по сети Ethernet (TFTP) или с локального диска (через SCSI, опционально). Приобретая VME172PA652SE на вторичном рынке, проверьте состояние батареи SRAM (литиевая батарея CR2032 или аналогичная). Напряжение должно быть выше 2,8 В. При напряжении ниже 2,5 В замените батарею. Также проверьте работу POST (включите плату в шасси и наблюдайте за светодиодами — должен быть код 0x00 или 0xFF, что означает успешный POST). Меры предосторожности Перед установкой VME172PA652SE убедитесь, что шасси VMEbus обесточено. Плата не поддерживает горячую замену. Установка во включённом шасси может привести к повреждению как платы, так и шасси. При монтаже VME172PA652SE соблюдайте осторожность с контактами VME (P1/J1, P2/J2) — они легко гнутся. Вставляйте плату ровно, без перекоса, до характерного щелчка фиксаторов. Не прикасайтесь к компонентам VME172PA652SE без заземлённого браслета — плата чувствительна к электростатике (класс ESD 2). Статический разряд (незаметный для человека) может повредить процессор или память. После замены VME172PA652SE обязательно загрузите резервную копию прошивки и приложения через последовательный порт (RS-232) или Ethernet. Плата не имеет встроенной энергонезависимой памяти для хранения приложения — программа хранится в SRAM с батарейным питанием. При замене батареи программа теряется, если не была сохранена в Flash. Никогда не подключайте к портам RS-232 VME172PA652SE напряжение выше ±12 В (например, от старых принтеров с RS-232 на ±15 В). Входные цепи рассчитаны на ±12 В, превышение может вывести из строя драйвер порта. Используйте промышленные преобразователи интерфейсов с гальванической изоляцией. ABB SAFT187 CON PLC SAFT110POW ABB PLC SAFT190 APC plc DSTD108L plccpu SAFT136 CTS dcsplc TC530 ABB DCS
