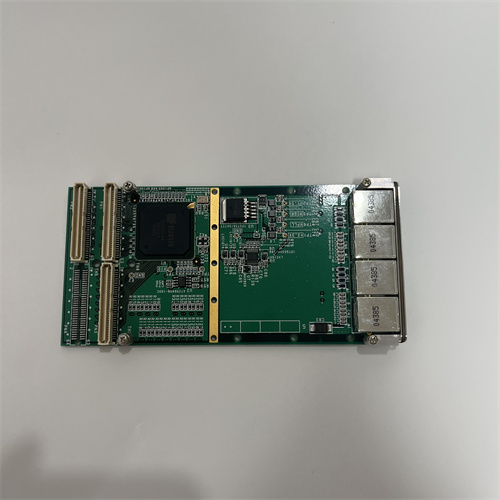

Motorola RSG2PMC RSG2PMCF-NK2

Description Описание продукта и технические параметры Motorola RSG2PMC — это модуль Reflective Memory (Reflective Memory Module) в формате PMC (PCI Mezzanine Card). Модуль RSG2PMC предназначен для установки на несущие платы с интерфейсом VMEbus, CompactPCI или PCI. RSG2PMCF-NK2 является альтернативным обозначением для того же изделия или его модификации. Тип модуля: Модуль Reflective Memory (Reflective Memory Network Interface). Форм-фактор: PMC (PCI Mezzanine Card) — 149 мм × 74 мм. Интерфейс: Оптоволоконный (Fiber Optic) для обеспечения гальванической развязки и защиты от электромагнитных помех. Топология сети: Звезда, кольцо или последовательное соединение (daisy chain) с возможностью использования оптических разветвителей. Скорость передачи данных: 2,12 Гбит/с. Объем памяти: 128 МБ или 256 МБ общей памяти (в зависимости от версии). Задержка передачи: Менее 1 мкс для передачи данных между узлами (детерминированная задержка). Максимальное количество узлов: До 256 узлов в одной сети Reflective Memory. Максимальное расстояние между узлами: До 10 км (при использовании одномодового оптоволокна) или до 300 м (при использовании многомодового оптоволокна). Поддерживаемые операционные системы: VxWorks, Linux, Windows (с соответствующими драйверами). Диапазон рабочих температур: От -40°C до 85°C (расширенный промышленный диапазон). Напряжение питания: 3,3 В или 5 В от шины PCI. Сертификация: CE, FCC, соответствие требованиям промышленного применения. Преимущества и особенности Основным преимуществом модуля RSG2PMC является технология Reflective Memory, которая обеспечивает детерминированную передачу данных в реальном времени. В отличие от традиционных сетей (Ethernet, PROFINET), где задержка передачи может варьироваться, Motorola RSG2PMC гарантирует предсказуемое время доставки данных, что критически важно для систем управления реального времени. Модуль RSG2PMC использует оптоволоконный интерфейс, который обеспечивает полную гальваническую развязку между узлами сети. Это защищает оборудование от перенапряжений, грозовых разрядов и электромагнитных помех, что особенно важно при прокладке кабелей между зданиями или на промышленных объектах. Важной особенностью Motorola RSG2PMC является высокая скорость передачи данных (2,12 Гбит/с) и низкая задержка (менее 1 мкс). Это позволяет использовать модуль в системах, требующих высокой синхронизации, таких как многодвигательные электроприводы, системы управления прокатными станами и испытательные стенды. Модуль RSG2PMC поддерживает топологию сети «звезда», «кольцо» и последовательное соединение. Использование оптических разветвителей позволяет строить сети с большим количеством узлов (до 256) без потери производительности. Технология Reflective Memory, реализованная в Motorola RSG2PMC, обеспечивает автоматическое обновление данных во всех узлах сети. Запись данных в память одного узла автоматически отражается в памяти всех остальных узлов без участия процессора, что снижает нагрузку на контроллеры и упрощает программную реализацию распределенных систем. Модуль RSG2PMC имеет расширенный диапазон рабочих температур от -40°C до 85°C, что позволяет использовать его в неотапливаемых помещениях, на открытых площадках, в регионах с суровым климатом и в условиях интенсивного тепловыделения от соседнего оборудования. Области применения и примеры использования Модуль RSG2PMC находит применение в системах, требующих синхронизации нескольких контроллеров и детерминированной передачи данных. В металлургии Motorola RSG2PMC используется в системах управления прокатными станами, где требуется синхронная работа нескольких электроприводов. Модуль RSG2PMC обеспечивает передачу данных между контроллерами с задержкой менее 1 мкс. В системах управления газовыми и паровыми турбинами Motorola RSG2PMC применяется для синхронизации нескольких контроллеров, управляющих различными подсистемами (регулирование топлива, контроль вибрации, управление генератором). В авиационно-космической промышленности и оборонных системах RSG2PMC используется для связи между бортовыми компьютерами, системами навигации и управления. В системах испытательных стендов и научно-исследовательских установках Motorola RSG2PMC используется для синхронизации сбора данных с нескольких измерительных систем. Сравнение с конкурентными решениями В сравнении с промышленными сетями Ethernet (PROFINET, EtherCAT), модуль RSG2PMC имеет преимущество в виде детерминированной задержки передачи данных, не зависящей от нагрузки сети. По сравнению с системами распределенной памяти других производителей (например, GE Reflective Memory), Motorola RSG2PMC имеет более высокую скорость передачи (2,12 Гбит/с) и поддержку большего количества узлов в сети (до 256). В отличие от решений на основе стандартных сетевых протоколов (TCP/IP, UDP), технология Reflective Memory, реализованная в RSG2PMC, не требует участия процессора для передачи данных. Рекомендации по выбору и установке При выборе RSG2PMC необходимо убедиться, что форм-фактор модуля (PMC) соответствует несущей плате целевой системы. Важно правильно выбрать тип оптоволокна (многомодовое или одномодовое) в зависимости от требуемого расстояния между узлами. Монтаж Motorola RSG2PMC должен выполняться с соблюдением правил защиты от электростатического разряда. Модуль содержит компоненты, чувствительные к статическому электричеству. При прокладке оптоволоконных кабелей необходимо соблюдать минимальный радиус изгиба (не менее 25 мм) и обеспечивать защиту от механических повреждений. Меры предосторожности и эксплуатация При работе с RSG2PMC необходимо учитывать, что модуль содержит лазерные излучатели, которые могут быть повреждены при подаче оптического сигнала в отсутствие подключенного кабеля. Модули Motorola RSG2PMC и RSG2PMCF-NK2 не подлежат ремонту в полевых условиях. В случае выхода из строя требуется замена модуля на новый. Рекомендуется регулярно (не реже одного раза в год) проверять состояние оптоволоконных соединений и уровень оптического сигнала. Для RSG2PMC необходимо вести журнал учета ошибок передачи данных. Повторяющиеся ошибки могут указывать на проблемы с оптоволоконными кабелями или разъемами. IC697MDL940 IC693ALG223 GE PLC IS200PSMG1A IS200TRPGH2B GE PLC IS200TPR0H1B GE DCS
