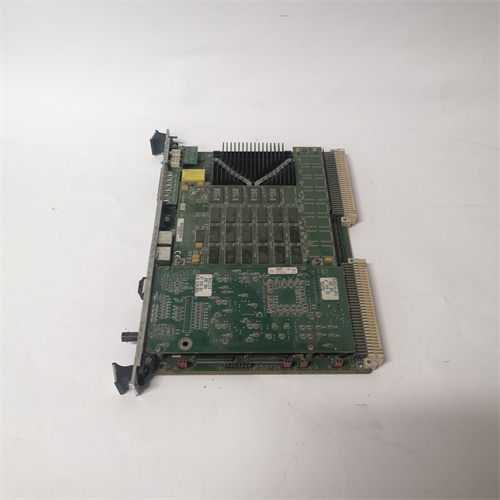

MOTOROLA MVME2604761 IO

Description Описание продукта и технические параметры MOTOROLA MVME2604-761 — это процессорная плата (Processor Board) формата VMEbus (6U) производства Motorola. Плата MVME2604-761 выполнена в стандарте VME64 и предназначена для установки в шасси VME. Процессор: Процессор Motorola PowerPC 603e или 604e с тактовой частотой от 200 до 400 МГц (в зависимости от версии). Память: Оперативная память (DRAM): До 256 МБ (с возможностью расширения). Flash-память: 4-8 МБ для хранения загрузчика и конфигурации. Кэш-память: 32 КБ L1 (инструкции и данные). Форм-фактор: 6U VMEbus (233 мм × 160 мм), совместимый со стандартами VME64 и VME64x. Интерфейсы ввода-вывода: Ethernet: Один или два порта 10/100BASE-T (RJ45). Последовательные порты: Два порта EIA-232 (RS-232) с разъемами DB-9 на передней панели или через переходной модуль. Параллельный порт: Один параллельный порт Centronics (опционально). SCSI: Один порт SCSI-2 (Fast SCSI) для подключения внешних накопителей. USB: Один порт USB (в некоторых модификациях). Системная шина: VME64 (VMEbus) с поддержкой Master/Slave режимов. Графика: Встроенный графический контроллер с поддержкой разрешения до 1024×768 (опционально). Часы реального времени: Встроенный RTC с батарейным питанием. Watchdog Timer: Встроенный сторожевой таймер для контроля работоспособности системы. Диапазон рабочих температур: От 0°C до 55°C (стандартное промышленное исполнение). Операционные системы: Поддержка VxWorks, LynxOS, QNX, Linux, а также некоторых версий Windows. Напряжение питания: 5 В, 12 В, -12 В (от шины VME). Преимущества и особенности Основным преимуществом платы MVME2604-761 является ее высокая производительность, обеспечиваемая процессором PowerPC. Плата MVME2604-761 способна выполнять сложные вычислительные задачи в реальном времени, что делает ее идеальным выбором для систем управления, требующих высокой скорости обработки данных. Плата MVME2604-761 имеет расширенный набор интерфейсов ввода-вывода, включая Ethernet, последовательные порты, SCSI и параллельный порт. Это позволяет подключать к одной плате широкий спектр периферийных устройств без использования дополнительных модулей расширения. Важной особенностью MVME2604-761 является наличие встроенного сторожевого таймера (Watchdog Timer), который контролирует работоспособность системы. В случае зависания программного обеспечения watchdog автоматически инициирует перезагрузку системы, что повышает надежность работы в автоматическом режиме. Плата MVME2604-761 имеет модульную архитектуру, позволяющую устанавливать дополнительные модули ввода-вывода (например, MVME761) для расширения функциональности. Это обеспечивает гибкость при построении систем различной конфигурации. Плата MVME2604-761 поддерживает работу в многопроцессорных конфигурациях VMEbus, позволяя объединять несколько плат в одной системе для распределения вычислительной нагрузки. Это особенно важно для крупных систем сбора данных и управления. Встроенный контроллер SCSI позволяет подключать внешние накопители данных (жесткие диски, накопители на магнитной ленте) для хранения больших объемов информации, что необходимо для систем регистрации данных и ведения архивов. Области применения и примеры использования Плата MVME2604-761 находит широкое применение в системах, требующих высокой производительности и надежности. В промышленной автоматизации MVME2604-761 используется в качестве центрального контроллера в системах управления сложными технологическими процессами (металлургия, химическая промышленность, энергетика). Плата обеспечивает сбор данных с модулей ввода-вывода VME, выполнение алгоритмов управления и передачу информации в системы SCADA. В телекоммуникационном оборудовании MVME2604-761 применяется в качестве контроллера управления в базовых станциях сотовой связи, системах коммутации и маршрутизаторах. Высокая производительность PowerPC обеспечивает обработку больших объемов трафика. В системах сбора данных и мониторинга MVME2604-761 используется для обработки информации от датчиков и измерительных приборов в реальном времени. Плата может работать под управлением операционной системы реального времени (VxWorks, QNX) для обеспечения детерминированного времени реакции. В военных и аэрокосмических приложениях MVME2604-761 применяется в бортовых вычислительных системах, системах управления вооружением, навигации и связи. Высокая надежность и длительный срок службы соответствуют требованиям военных стандартов. В медицинском оборудовании MVME2604-761 используется в системах обработки изображений (МРТ, КТ), диагностических комплексах и лабораторном оборудовании, где требуется высокая производительность и надежность. Сравнение с конкурентными решениями В сравнении с процессорными платами других производителей (например, Themis Computer, General Micro Systems), MVME2604-761 имеет преимущество в виде более высокой производительности процессора PowerPC и расширенного набора встроенных интерфейсов ввода-вывода. По сравнению с более новыми платами на базе процессоров Intel (x86), MVME2604-761 имеет преимущество в виде более широкой поддержки операционных систем реального времени (VxWorks, QNX, LynxOS), что критически важно для систем управления реального времени. В отличие от плат с внешними модулями ввода-вывода, MVME2604-761 имеет интегрированные интерфейсы, что позволяет сэкономить слоты в шасси VME и снизить общую стоимость системы. По сравнению с конкурентными решениями, MVME2604-761 имеет более длительный срок службы и подтвержденную совместимость с большим количеством устаревших систем, что упрощает модернизацию без полной замены оборудования. Рекомендации по выбору и установке При выборе MVME2604-761 необходимо убедиться, что тактовая частота процессора и объем оперативной памяти соответствуют требованиям прикладного программного обеспечения. Для сложных приложений с большим количеством вычислений рекомендуется выбирать версию с более высокими характеристиками. Важно проверить совместимость MVME2604-761 с используемым шасси VME и другими модулями в системе. Плата выполнена в формате 6U VME и требует соответствующего шасси. Монтаж MVME2604-761 должен выполняться в шасси VME с обеспечением надежного заземления и охлаждения. Плата требует достаточного воздушного потока для отвода тепла, выделяемого процессором. При установке MVME2604-761 необходимо соблюдать правила защиты от электростатического разряда. Плата содержит компоненты, чувствительные к статическому электричеству. Установку следует производить в заземленном антистатическом браслете. Для обеспечения надежной работы рекомендуется использовать источники питания, соответствующие требованиям платы. MVME2604-761 требует стабильного питания 5 В, 12 В и -12 В от шины VME. Меры предосторожности и эксплуатация При работе с MVME2604-761 необходимо учитывать, что плата содержит высокопроизводительный процессор, который выделяет значительное количество тепла. Необходимо обеспечить достаточную вентиляцию внутри шасси VME для предотвращения перегрева. Плата MVME2604-761 не подлежит ремонту в полевых условиях. В случае выхода из строя требуется замена платы на новую. Попытки вскрытия или ремонта ведут к аннулированию гарантии. Рекомендуется регулярно (не реже одного раза в год) проверять состояние батареи часов реального времени на MVME2604-761. Срок службы батареи составляет 5-7 лет. Замена батареи должна производиться квалифицированным персоналом. Перед выполнением любых работ с MVME2604-761 (замена, перемонтаж) необходимо отключить питание шасси VME. Извлечение платы под напряжением может привести к повреждению как платы, так и других модулей в шасси. Для MVME2604-761 необходимо вести журнал учета наработки и регистрировать случаи сбоев. Повторяющиеся ошибки могут указывать на проблемы с питанием, охлаждением или на деградацию компонентов. При эксплуатации MVME2604-761 в условиях повышенной запыленности необходимо обеспечить герметизацию шкафов управления и использовать фильтры вентиляции для предотвращения попадания пыли на плату, что может привести к перегреву и выходу из строя. AAI543-S00 VI701 F3PU20-ON S1 DCS ALR121-S00 SDV144-S13 DCS ADV551- P00 S2 DCS
